Menşe yeri:
Çin
Marka adı:
Ruideer
Sertifika:
CE;ISO9001;ISO14001;OHSAS 18001;GB/T29490
Model numarası:
200 * 200 * 400
Video
Video

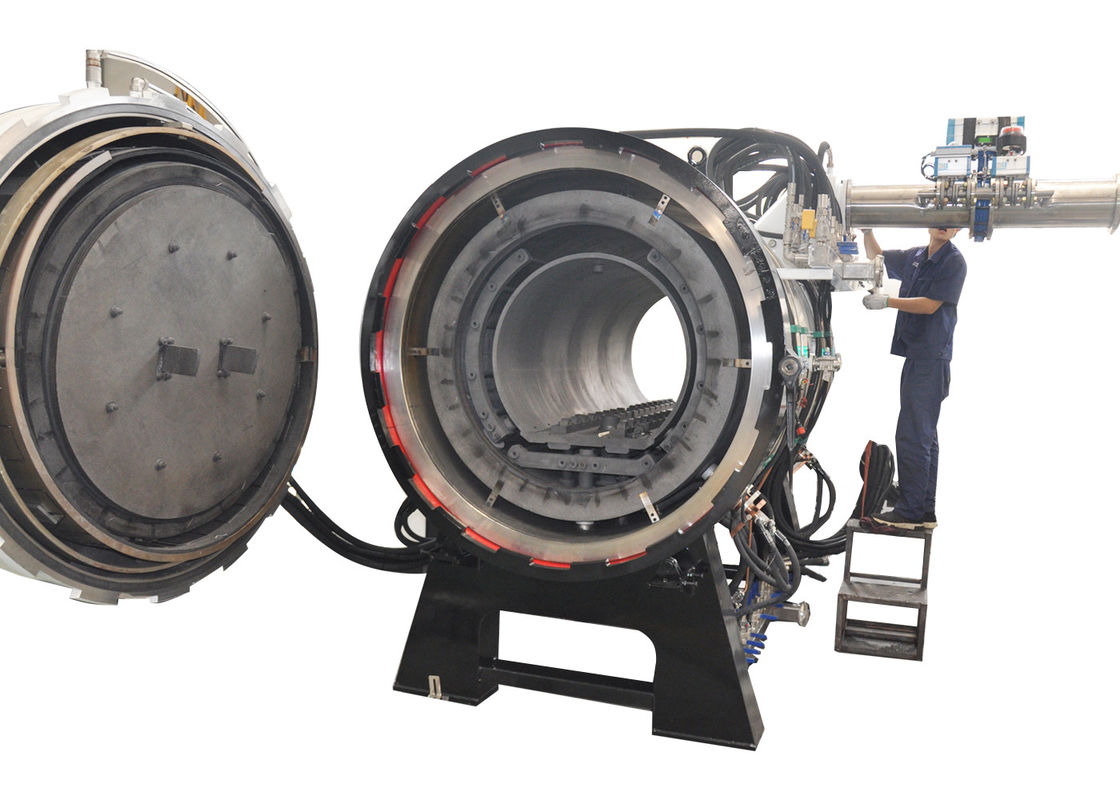

Çoklu ısıtma üniteleri ile 200 * 200 * 400 vakumlu sinterleme entegre fırın, her ünite bağımsız olarak kontrol edilir Sıcaklık.
Ekipman sistemi:
Başlıca kontrol sistemi, ısıtma sistemi, vakum sistemi, soğutma suyu sistemi, hızlı soğutma sistemi, güvenlik sistemi ve yardımcı sistemi içerir.
Tasarım standardı:
Vakumlu sinterleme entegre fırın, tek hazneli çift kapılı yatay ve periyodik ısıtma yapısıdır.Tasarımı yüklemesi ve boşaltması ve bakımı kolaydır ve tüm süreç otomatik olarak kontrol edilir.Tam yükte sürekli çalışmayı, 300 fırın kez / yıl veya 300 çalışmayı gerçekleştirin Gün / yıl Grafit eleman dirençli ısıtma (düşük voltaj, büyük akım); Çok sayıda ısıtma ünitesi ile her ünite bağımsız olarak kontrol edilen sıcaklıktır; Otomatik kontrol fonksiyonu, güvenlik kilidi fonksiyonu, bilgisayar otomatik kontrol, izleme, izleme ile tüm süreç, arıza kendi kendine teşhis simülasyon ekranı ve kaydı.PLC, endüstriyel bilgisayar (PC) kontrolü, anahtar başlangıç, gerçek zamanlı dinamik izleme, bilgisayar sıcaklığı, basınç, vakum derecesi ve diğer parametrelerin kaydedilmesi, güvenli ve güvenilir alarmın tüm sürecini gerçekleştirmek için kilitlemek.
Genel ekipman gereksinimleri:
Esas olarak sert alaşım, seramik malzemeler, aşınmaya dayanıklı malzemeler, yüksek sıcaklık alaşımlı AR, vakumlu sinterleme, kısmi basınçlı sinterleme (statik, dinamik), vakumlu soğutma, hızlı soğutma ve diğer işlemler için kullanılır. ürünün sinterleme işleminde atmosfer tekdüzeliği.Fırın yapısı tasarımı, işletme ve bakım için uygun olan gelişmiş ve makuldür.Ana destek bileşenleri (kontrol bileşenleri, sensörler, grafit ısıtma elemanı, termokupl, ana kontrol vanası, vakum pompası, vb.) Mevcut uluslararası ileri seviyeye sahiptir, Uzun vadeli, istikrarlı, güvenilir seri üretim gereksinimlerine uyum sağlayabilir.Aynı zamanda, ulusal enerji tasarrufu, çevre koruma gereksinimlerini karşılayacak ekipman.
Ekipman teknik parametreleri
| Etkili çalışma bölgesi (G * Y * U) | 200 mm × 200 mm × 400 mm |
|
Maks. Yükleme ağırlığı |
50kg (Yük miktarı ürün tipine bağlıdır) |
|
Sıcaklık |
1600℃ (Maks. Tasarım sıcaklığı) |
| 1550 ℃ (Gerçek çalışma sıcaklığı) | |
| Pompalama hızı |
Vakum derecesi, pompa çalıştırıldıktan sonra 30 dakika içinde 5Pa'ya ulaşabilir ve limit vakum değeri, 5Pa'ya ulaştıktan sonra 30 dakika pompalandıktan sonra 1Pa'ya ulaşabilir. (Fırını kuruttuktan sonra, boş fırın altında, temiz ve soğuk halde.) |
| Sızdırma oranı |
≤3Pa / h (Fırını kuruttuktan sonra limit vakumun ölçülmesi, pompa grubunun çalışmasının durdurulması ve teste başlanması Ortalama 3 saat içinde boş fırında, temiz ve soğuk durumda) |
| Soğutma hızı |
Boş fırın, soğutma sıcaklığının 1300 ° C'den 100 ° C'ye kadar soğuma süresi 5 saate eşit veya daha az maliyetlidir. (Su sıcaklığı ≤28 ℃, 2bar≤ su basıncı 3bar) |
| Soğutma modu |
İç fırın hızlı soğutma fanı ile donatılmıştır ve soğutma suyu hızlı soğutma sağlar. |
| Isıtma elemanı malzemesi | Grafit |
| Isıtma bölgesi miktarı | 3 bölge sıcaklık kontrolü bağımsız |
| Sıcaklık kontrol modu | PID ayar modu |
| Isıtma hızı | Tam fırın ısıtma 5 ℃ |
| Isıtma gücü | Yaklaşık 150kVA (ısıtma transformatörünün güç konfigürasyonu, ısıtma hızı ile ilgilidir). |
|
Kesintisiz güç kaynağı garanti süresi |
Gösterge ışıklarını çalıştırabilir ve güç kesildiğinde fırını kontrol edebilir, süre 80 dakikadan fazladır veya buna eşittir. |
|
Sinterleme bölgesinde atmosferin tekdüzeliği |
Pozitif basınç veya negatif basınç ayrıştırma entegrasyonu sinterleme tekdüzeliği: fırın kontrol levhası (YC40 veya YG6 parçacıkları), parafin kalıplama maddesi, düz tekneye eşit olarak dağıtılmıştır Alıcı, fırın kontrol plakasını ve programını sağlayacak ve satıcı onaylayacaktır. alan: mum alma işleminden sonra kobalt manyetik alanını test edin, sapma aralığı: ≤ ±% 0.3; Zorlayıcı kuvvet: sapma aralığı: ≤ ± 0.4kA /M. Fırın sıcaklığının homojenliği, zorlayıcı kuvvetin tekdüzelik standardıdır. |
Afsatışlar:
1. Kurulum, Devreye Alma ve Kabul
Alıcının tesisinde kurulum, devreye alma ve kabullerini yapıyoruz.Kurulum ve devreye alma süresi boyunca devreye alma personeli, personel standardına göre talep eden tarafından ücretsiz olarak temin edilecektir.
Alıcıya gönderilen ekipman, satıcıya alıcının bildirimini, hem ekipmanı kutudan birlikte çıkarmak için bir hafta içinde aldı, ardından ekipmanı ve tüm bileşenleri ambalaj listesine göre kontrol etti.Ekipman aksesuarları, yedek parçalar ve özel aletler, ekli kılavuz ve teknik belgeler vb. Dahil Ekipmanın kabul kontrolünden sonra kurulabilir.
Kurulum ve hata ayıklamadan sonra, ekipman teknik aksesuarlara göre kabul edilecektir.
2. Eğitim
Fırını müşteriye teslim ederken, müşteriye personel eğitimi vereceğiz.Müşterinin işletmesinde kurulum yaparken müşterinin işletme personeli devreye girmeli, fırını test etmelidir.
Bu pratik operasyon eğitimi ve pratik bakım eğitimidir ve teknik personelimiz temel prensibi, ekipman bakım bilgisini ve ortak arıza işleme önlemlerini anlatacaktır. 2 ~ 3 işçiyi eğitebiliriz.(Bakım ve çalıştırma eğitimi.)
3. Garanti süresi
Ekipmanın garanti süresi, tedarikçinin kurulum ve hata ayıklama tarihinden itibaren 12 aydır.Ekipman arızası meydana gelirse, satış sonrası servis personeli alıcının bildirimini aldıktan sonra 2 saat içinde çözüm verecektir.Tedavi için şantiyeye gitmesi gerekiyorsa, satıcı tarafından sevk edilen operatörler gemiye çıktıktan sonra 48 saat içinde şantiyeye gelmelidir.Acil bir durumda, operatörler gemiye indikten sonra 48 saat içinde sahaya varmalı ve arıza giderilene ve ekipman normale dönene kadar onarımları yapmaya devam etmelidir.
Sorgularınızı doğrudan bize gönderin.
