Menşe yeri:
Çin
Marka adı:
Ruideer
Sertifika:
CE;ISO9001;ISO14001;OHSAS 18001;GB/T29490
Model numarası:
* 500 * 1800 500

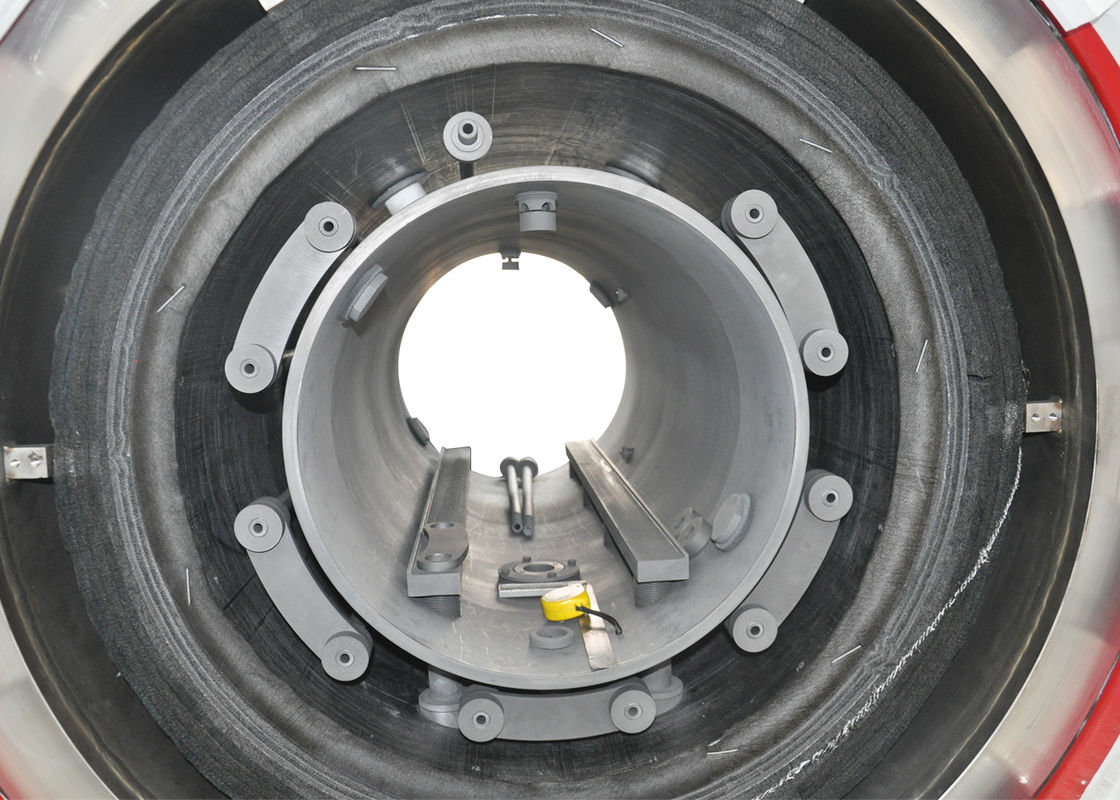

500 * 500 * 1800-10MPa siner-HIP fırını, hidrojen mikro-pozitif basınç ve argon negatif basınç balmumunu gerçekleştirebilir
Ekipman sistemi
Başlıca kontrol sistemi, ısıtma sistemi, yağ alma sistemi (pozitif ve negatif basınçlı yağ alma), vakum sistemi, soğutma suyu sistemi, hızlı soğutma sistemi, güvenlik sistemi ve yardımcı sistemi içerir.
Tasarım kriterleri
Vakumlu yağ giderme sinterleme entegre fırını tek hazneli, çift kapılı yatay ve periyodik ısıtma yapısıdır.Tasarım yüklemesi ve boşaltması ve bakımı kolaydır ve tüm süreç otomatik olarak kontrol edilir.Tam yükte sürekli çalışmayı gerçekleştirin, 300 fırın zamanı / yıl veya 300 iş günü / yıl Grafit eleman dirençli ısıtma (düşük voltaj, büyük akım); Çok sayıda ısıtma ünitesi ile her ünite bağımsız olarak kontrol edilen sıcaklıktır; Otomatik kontrol fonksiyonu, güvenlik kilidi fonksiyonu, bilgisayar otomatik kontrol ile tüm süreç, izleme, izleme, arıza kendi kendine teşhis simülasyon ekranı ve kaydı.PLC, endüstriyel bilgisayar (PC) kontrolü, bir anahtar başlangıç, gerçek zamanlı dinamik izleme, bilgisayar sıcaklığı, basınç, vakum derecesi ve diğer parametrelerin tüm sürecini gerçekleştirmek için güvenilir alarm kilidi.
Genel ekipman gereksinimleri
Esas olarak karbür, seramik malzemeler, aşınmaya dayanıklı malzemeler, yüksek sıcaklık alaşımlı Ar, H2 taşıyıcı gaz yağ giderme, vakumlu sinterleme, kısmi basınçlı sinterleme (statik, dinamik), vakumlu soğutma, hızlı soğutma ve diğer işlemler için kullanılır. Ürünün sinterleme işleminde fırın sıcaklığı tekdüzeliği ve atmosfer tekdüzeliği.Fırın yapısı tasarımı, işletme ve bakım için uygun olan gelişmiş ve makuldür.Ana destek bileşenleri (kontrol bileşenleri, sensörler, grafit ısıtma elemanı, termokupl, ana kontrol vanası, vakum pompası, vb.) Mevcut uluslararası ileri seviyeye sahiptir, Uzun vadeli, istikrarlı, güvenilir seri üretim gereksinimlerine uyum sağlayabilir.Aynı zamanda, ulusal enerji tasarrufu, çevre koruma gereksinimlerini karşılayacak ekipman.
Ekipman teknik parametreleri
| Etkili çalışma bölgesi (G * Y * U) | 500 mm × 500 mm × 1800 mm |
| Maks. Yükleme ağırlığı | 1500kg (Yük miktarı ürün tipine bağlıdır) |
| Sıcaklık | 1600℃ (Desugn maks. Sıcaklık) |
| 1550 ℃ (Gerçek çalışma sıcaklığı) | |
| Pompalama hızı | Vakum derecesi, pompa başladıktan sonra 30 dakika içinde 5Pa'ya ulaşabilir ve limit vakum değeri, pompa 5Pa'ya ulaştıktan sonra 1Pa'ya ve ardından 60 dakika süreyle pompalayabilir (fırından sonra, soğuk, hava ve kuru durumda). |
| Sızdırma oranı | ≤3Pa / h (Fırından sonra limit vakum ölçüldükten sonra pompa setinin çalışmasını durdurun ve testi başlatın. Fırın boş, temiz, soğuk durumda, ortalama değer 3 saat içinde). |
| Soğutma hızı | Boş fırın, 1450 soğutma 100 ℃ ≤6 saate kadar (su sıcaklığı 28 ℃, 2 bar su basıncı 3bar) |
| Soğutma modu | Hızlı soğutma fanı, hava soğutma ve fırın soğutmalı su soğutma ile donatılmıştır. |
| Isıtma elemanı malzemesi | Grafit |
| Sıcaklık kontrol modu | 3 bölge sıcaklık kontrolü bağımsız |
| Isıtma hızı | Tam fırın ısıtma 5 ℃ |
| Isıtma gücü | Yaklaşık 400KVA (Isıtma transformatörünün güç konfigürasyonu, ısıtma hızı ile ilgilidir). |
| Balmumu toplama oranı | ≥% 98 (10Kg saf parafin mumu, argon negatif basınçlı mum alma. Maksimum üç ortalama). |
| Kesintisiz güç kaynağı garanti süresi | Gösterge lambasını açın ve güç kapalıyken fırını kontrol edin, süre ≥80 dakikadır. |
| Sinterleme bölgesinde atmosferin tekdüzeliği | Pozitif basınçlı veya negatif basınçlı yağ giderme entegrasyonu sinterleme tekdüzeliği: fırın kontrol sayfası (YC40 veya YG6 partikülleri), parafin kalıplama maddesi, düz tekneye eşit olarak dağıtılmış Alıcı fırın kontrol plakasını ve programını sağlayacak ve satıcı onaylayacaktır. alan: mum alma işleminden sonra kobalt manyetik alanını test edin, sapma aralığı: ≤ ±% 0.3; Zorlayıcı kuvvet: sapma aralığı: ≤ ± 0.4kA /M. Fırın sıcaklığının homojenliği, zorlayıcı kuvvetin tekdüzelik standardıdır. |
Afsatışlar
1. Kurulum, Devreye Alma ve Kabul
Alıcının tesisinde kurulum, devreye alma ve kabullerini yapıyoruz.Kurulum ve devreye alma süresi boyunca devreye alma personeli, personel standardına göre talep eden tarafından ücretsiz olarak temin edilecektir.
Alıcıya gönderilen ekipman, satıcı, alıcının bildirimini hem bir hafta içinde ekipmanı kutudan birlikte çıkarmak için aldı, ardından ekipmanı ve tüm bileşenleri ambalaj listesine göre kontrol etti.Ekipman aksesuarları, yedek parçalar ve özel aletler, ekli kılavuz ve teknik belgeler vb. Dahil Ekipmanın kabul kontrolünden sonra kurulabilir.
Kurulum ve hata ayıklamadan sonra, ekipman teknik aksesuarlara göre kabul edilecektir.
2. Eğitim
Fırını müşteriye teslim ederken, müşteriye personel eğitimi vereceğiz.Müşterinin işletmesinde kurulum yaparken müşterinin işletme personeli devreye girmeli, fırını test etmelidir.
Bu pratik operasyon eğitimi ve pratik bakım eğitimidir ve teknik personelimiz temel prensibi, ekipman bakım bilgisini ve ortak arıza işleme önlemlerini anlatacaktır. 2 ~ 3 işçiyi eğitebiliriz.(Bakım ve çalıştırma eğitimi.)
3. Garanti süresi
Ekipmanın garanti süresi, tedarikçinin kurulum ve hata ayıklama tarihinden itibaren 12 aydır.Ekipman arızası meydana gelirse, satış sonrası servis personeli alıcının bildirimini aldıktan sonra 2 saat içinde çözüm verecektir.Tedavi için şantiyeye gitmesi gerekiyorsa, satıcı tarafından sevk edilen operatörler gemiye indikten sonra 48 saat içinde şantiyeye gelmelidir.Acil bir durumda, operatörler gemiye indikten sonra 48 saat içinde sahaya varmalı ve arıza giderilene ve ekipman normale dönene kadar onarımları yapmaya devam etmelidir.
