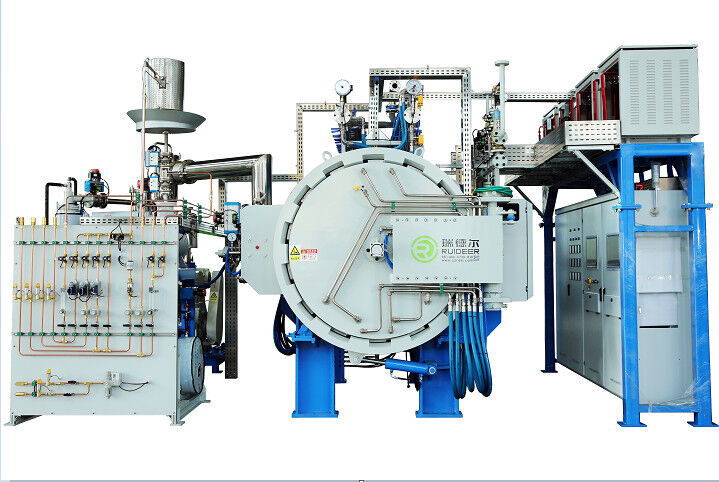

Otomatik pozitif ve negatif basınçlı sızıntı tespiti ve yüksek güvenlik faktörü ile Sinter HIP Fırın

Tasarım Standardı

     Bu gaz basınçlı sinterleme fırını, tek odacıklı, çift kapılı, yatay, döngüsel ısıtma yapısına sahip dolay yükleme, boşaltma ve bakım kolaylığı için tasarlanmıştır. Tüm süreç otomatik olarak kontrol edilir ile güvenlik kilidi. Tam yük sürekli çalışma, maksimum 300 fırın çevrimi/yıl veya 300 iş günü/yıl yeteneği ile gerçekleştirilir.          Grafit eleman dirençli ısıtma (düşük voltaj, yüksek akım) ve her birimin sıcaklığının ayrı ayrı kontrol edildiği çoklu ısıtma üniteleri benimsenmiştir;

Tüm süreç bilgisayar otomasyonu, izleme, takip, arıza kendi kendine teşhis simülasyon ekranı ve kayıt ile kontrol edilir.      Süreç PLC

 ve endüstriyel kontrol makinesi (IPC) tarafından kontrol edilerek tüm sürecin tek tuşla başlatılması, gerçek zamanlı dinamik izleme,sıcaklık, basınç, vakum ve diğer parametrelerin kaydedilmesi  ve güvenilir alarm kilidi sağlanır.Ana Fonksiyon Açıklaması

      Fırın başlatılmadan önce otomatik pozitif ve negatif basınç kaçak tespiti

      Kaçak tespiti 3 aşamaya ayrılmıştır:

fırın gövdesi pozitif basınç kaçak tespiti, dewaxing sistemi pozitif basınç kaçak tespiti ve fırın gövdesi negatif basınç kaçak tespiti.      1.Fırın gövdesi pozitif basınç kaçak tespiti, fırın gövdesine bara üzerinden düşük basınçlı argon gazı doldurulur, fırın basıncı fırındaki bağıl basınç vericisi tarafından algılanır ve kullanıcı üst basınç limitini ve alt basınç limitini (mbar cinsinden) ayarlayabilir.

      2.Fırın gövdesi, pompa seti aracılığıyla fırın gövdesini vakumlayarak negatif basınç kaçak tespitinden geçer. Kullanıcı vakum değeri için üst ve alt limiti (birim: Pa) ayarlayabilir.

      3.Dewaxing sistemi pozitif basınç kaçak tespiti, manifold aracılığıyla dewaxing tankına düşük basınçlı nitrojen doldurulur, tanktaki basınç dewaxing sisteminin bağıl basınç vericisi tarafından algılanır ve kullanıcı üst ve alt basınç limitlerini (mbar cinsinden) ayarlayabilir.

Teknik Parametre

Geçerli çalışma
