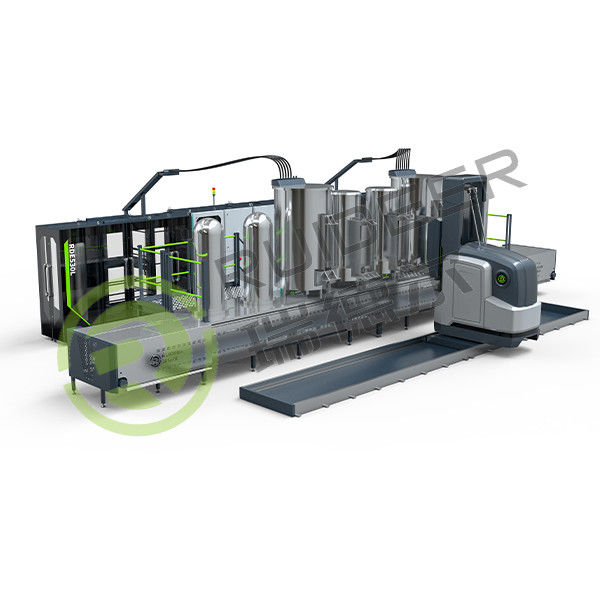

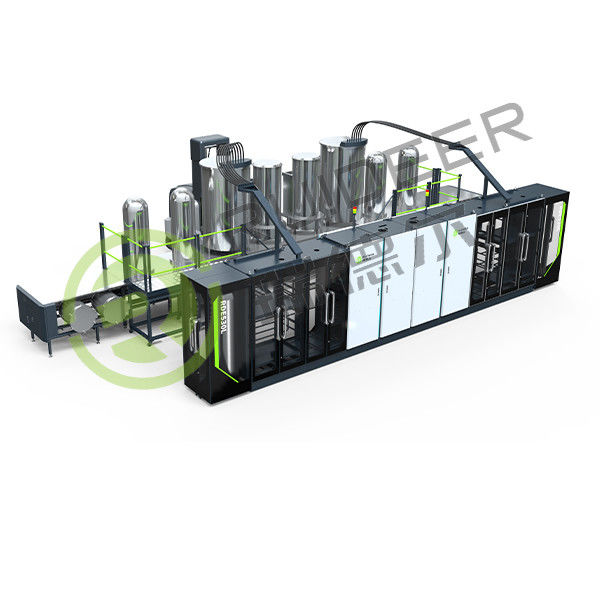

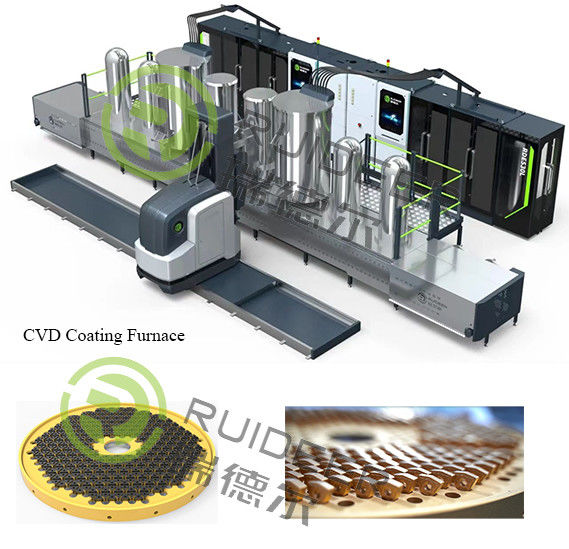

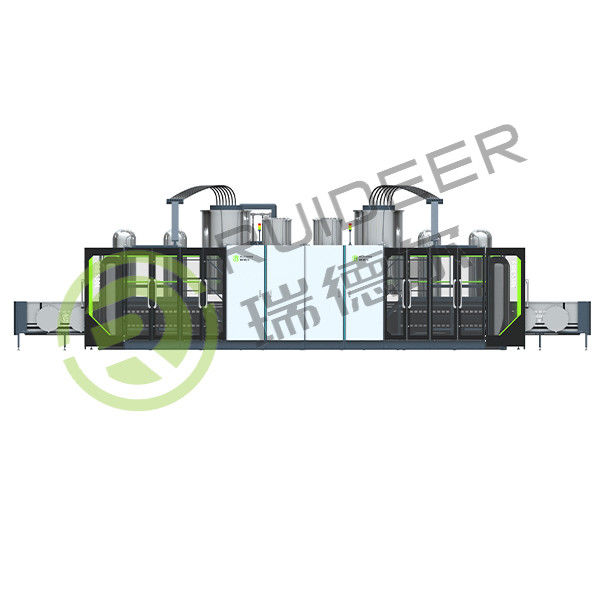

Kesme aletleri için CVD kaplama fırını

CVD kaplama fırını, sementli karbid kaplama aletlerinin üretimi için ana ekipmandır.Cementli karbid kaplama aletleri, kimyasal buhar birikimi (CVD) yoluyla iyi bir dayanıklılık ve sertlik gösteren cementli karbid substratının yüzeyinde ince bir filmle kaplanır.Karbid kaplı kesme aletleri yüksek yüzey sertliği, iyi aşınma dayanıklılığı,istikrarlı kimyasal özellikler, ısı direnci ve oksidasyon direnci, küçük sürtünme katsayısı ve düşük ısı iletkenliği.

Çalışma masası reaksiyon odalarından, ısıtma kapaklarından ve soğutma kapaklarından oluşur ve raflardan, platformlardan, reaksiyon odası tabanlarından, dönen silindirlerden ve dönen mekanizmalardan oluşur.

Reaksiyon odası, silindir santrifugal dökümle yapılmış yüksek sıcaklığa dayanıklı ve korozyona dayanıklı alaşımlı çelikten yapılmıştır.

Isıtma kapağı, reaksiyon odasını ve reaksiyon odasındaki iş parçasını 1050°C'lik maksimum ısıtma sıcaklığı ile ısıtmak için kullanılır.Isıtma kapağı 55KW gücünde beş bölgelik ısıtma kullanırHer bölge sıcaklık algılama için K derece numaralı bir termokople donatılmıştır. Isıtma elementi, seramik lif ısıtma modülü yapısını benimser.dış kabuğu seramik lif yalıtım kullanır, ve ısıtıcı eleman, bakım ve değiştirme için uygun olan seramik liflerin içine yerleştirilir.Isıtma elementi, ithal Kanthal demir-krom-alüminyum alaşımlı ısıtma telini kullanır.

Soğutma kapağı, reaktörden gelen ısı radyasyonunu azaltmak ve boya işleminden sonra reaktörü soğutmak için kullanılır.Reaksiyon odasının taşınması ve konumlandırılması soğutma kapağı ile sağlanabilir..

Demiryolu vinci, reaksiyon odasını, ısıtma kapağını ve soğutma kapağını kaldırmak ve taşımak için kullanılır.Dört CVD ekipmanını kaldırmak ve taşımak için bir ray vinci cihazı kullanılabilir.Reaksiyon odasının kaldırılması ve taşınması, ısıtma kapağı ve soğutma kapağı, ekipmanın otomasyonunu büyük ölçüde geliştiren otomatik olarak kontrol edilir.

Reaksiyon odasından havalandırılan süreç gazlarını soğutmak ve klorürler gibi oda sıcaklığında katı olan atıkları yoğunlaştırmak için iki kondansör kullanılır.Kondansör SUS316L paslanmaz çelikten yapılmıştır.Soğutma verimliliğini arttırmak için, kondansörün iç kısmı "Z" şeklinde bir yapı benimser.

1. Otomatik Mod. Süreç ayarlarına göre, bireysel bileşenler ve süreçler otomatik olarak kontrol edilir. Otomatik kontrol, valf anahtarı, süreç gazı akış kontrolü,Süreç sıvı akış kontrolü, reaktör basınç kontrolü, ısıtıcı fırın ve elektrikli ısıtıcı kemer sıcaklık kontrolü vb., tüm süreçte insan müdahalesi olmadan.Otomatik işlem süreci otomatik alarm işlemini gerçekleştirirFarklı alarm türlerine göre, fırındaki ürünleri korumak için otomatik olarak alarm moduna girecektir.Alarmdan önceki duruma elle geri döndürülebilir..
2. Süreç boyunca süreç izlenir, tüm sensör verileri ve valf durumu, herhangi bir zamanda görüntülenebilen tarihsel verilere kaydedilir.
3. Manual mod: Reaktörün içindeki gaz türüne ve sıcaklığına göre otomatik olarak kilitlemeyi gerçekleştirecek bir güvenlik kilitlemesi vardır ve reaktör istediği gibi açılamaz.El modu tek düğme işlevi ile ayarlanır, örneğin süpürme, H₂Temizleme, N₂temizleme vb., bireysel valfleri ve vakum pompalarını elle hareket ettirmeye gerek yok.
4. Alarm verileri otomatik olarak kaydedilir ve tarihsel veriler herhangi bir zamanda alınabilir.
